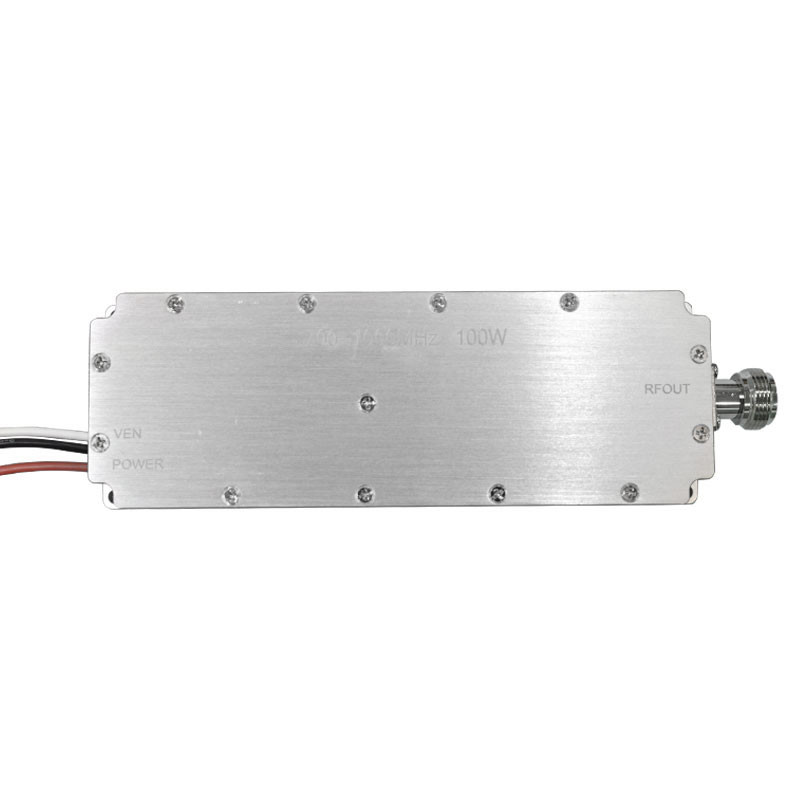

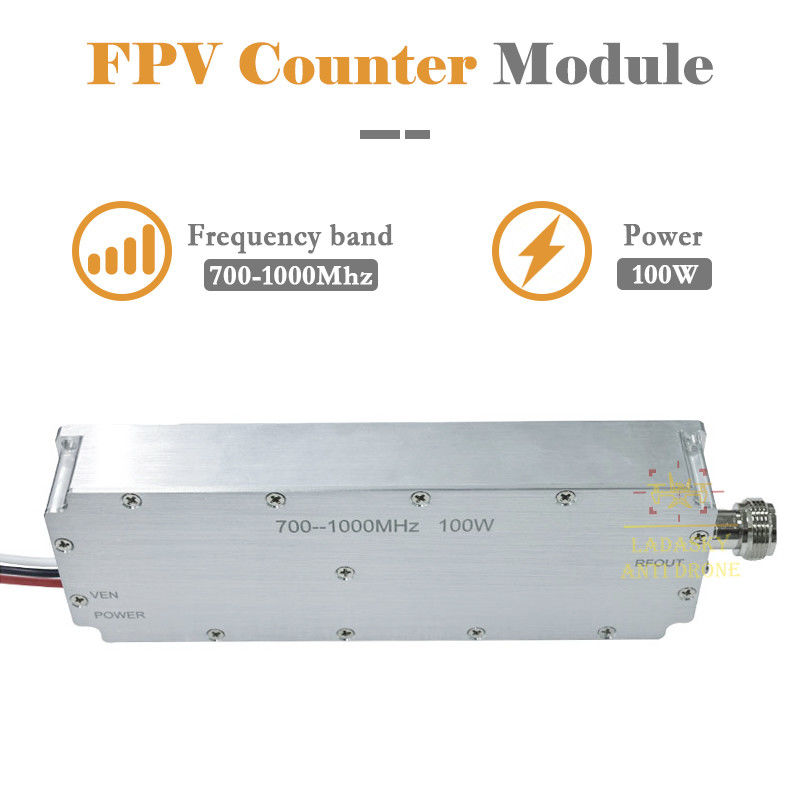

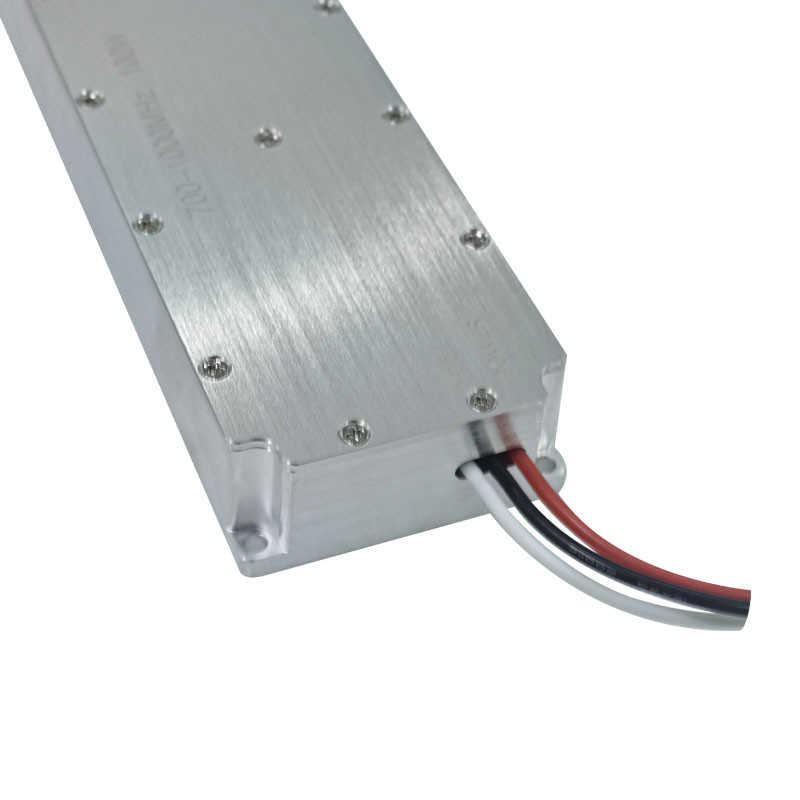

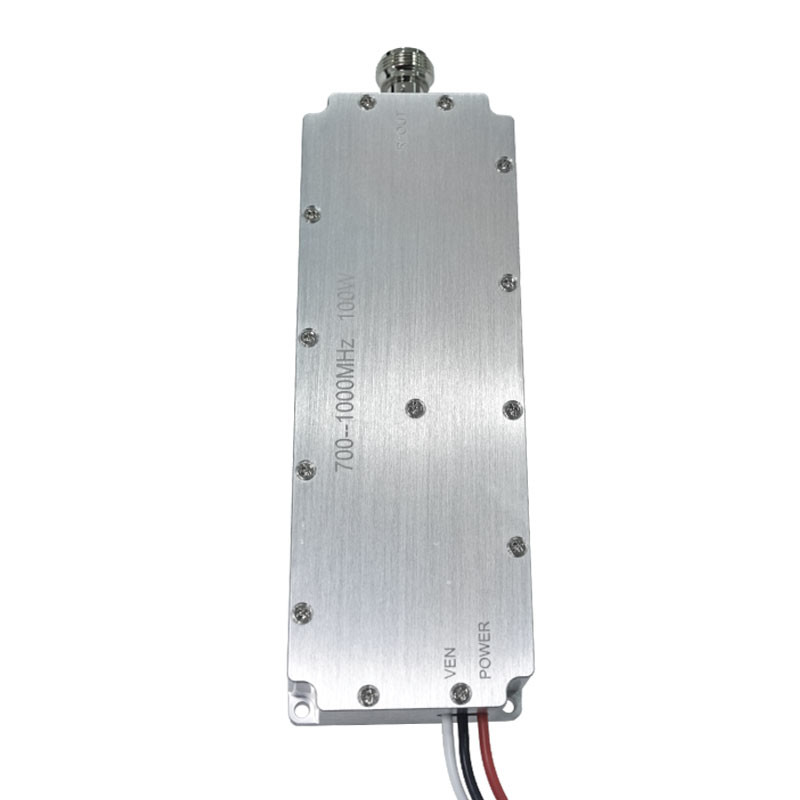

ماژول لورا ضد FPV 50W-100W ماژول تقویت کننده قدرت فرکانس 700-1000MHz

نام تجاری:	LDSK
مقدار تولیدی:	2 قطعه
قیمت:	$135-$180 1-1000pcs
زمان تحویل:	5-8 روز کاری
شرایط پرداخت:	D/A، D/P، T/T، Western Union، Paypal

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

گوانگدونگ، چین

باند فرکانس کاری:

700-1000 مگاهرتز، 2.4 گیگاهرتز ISM، پشتیبانی از سفارشی سازی

فرکانس:

700-1000 مگاهرتز

قدرت:

100W (30W-100W اختیاری)

ولتاژ بهره برداری:

28V-32V

جریان:

8-10A

رابط RF:

نوع N

نام محصول:

ماژول ضد FPV

اندازه:

156*54*24 میلی متر

ویژه:

منبع دیجیتال لورا

دما:

-40+80 درجه سانتیگراد

جزئیات بسته بندی:

کارتن 20*10*5 سانتی متر

قابلیت ارائه:

5000PCS در ماه

برجسته کردن:

ماژول لورا ضد FPV 100W,ماژول تقویت کننده قدرت Fpv,ماژول ضد FPV لورا

Fpv Counter Power Amplifier Module

Lora Anti FPV Module

توضیحات محصول

700-1000MHz 100W 50W-100W ماژول تقویت کننده قدرت دیجیتال Lora Anti FPV

توضیحات محصول

مشخصات

1. خلاصه

700-1000Mhz/720-1020Mhz 100W

ماژول تقویت کننده قدرت مدولاسیون دیجیتالی ماشین عبور، یک ماژول تقویت کننده قدرت ماشین عبور است که شامل یک منبع سیگنال مقابله و تقویت کننده قدرت است.بعد از اتصال به آنتن می تواند به طور مستقیم استفاده شود.

ماژول از یک تراشه منطق FPGA به عنوان کنترل اصلی استفاده می کند،در ترکیب با ثبات فرکانسی عالی VCO با فرکانس قفل شده برای ایجاد یک سیگنال مدولاسیون دیجیتال ضد سفر و ماژول تقویت کننده قدرت.

سیگنال مدولاسیون دیجیتال به صورت داخلی توسط FPGA تولید می شود و در حامل با VCO به عنوان نوسان مدول می شود.
فرکانس، و از طریق فرآیند اقدامات مقابله ای آنتن منتشر می شود.

این ماژول از خروجی رابط فرکانس رادیویی 50Ω SMA استفاده می کند که می تواند به راحتی به ماژول تقویت کننده قدرت رابط SMA متصل شود.

2ویژگی های عملکرد

1) فرکانس پشتیبانی شده: 300-1200MHz، 2.4GHz، و غیره
2)قدرت خروجی: 100W 30-100Wاختیاری
3)سطح کوچک، آسان برای یکپارچه سازی کاربر
4)طراحی برنامه های کاربردی صنعتی، با استفاده از تراشه های صنعتی، مناسب برای برنامه های کاربردی صنعتی
5)می تواند به طور موثر و دقیق در برابر FPV

3عملکردهای اساسی

پارامترهای سیگنال مدولاسیون دیجیتال منبع شمارنده را بر اساس باند فرکانس کنترل از راه دور FPV تنظیم کنید و به باند فرکانس سفارشی تنظیم کنید.سیگنال شمارنده مدول شده از طریق مرحله جلو RF فیلتر شده و از طریق تقویت قدرت به آنتن صادر می شود، که سیگنال بی سیم سیگنال کنترل از راه دور دستگاه عبور کنتر را تشکیل می دهد.

4دستورالعمل استفاده

منبع برق ماژول 24 ~ 28 ولت است، طراحی ماژول برای ادغام ماشین کوچک است؛ پورت خروجی RF SMA از ماژول شمارنده تقویت کننده مدولاسیون دیجیتال رابط مقاومت 50 Ω است،آنتن انتقال خروجی، و مقاومت رابط باید ثابت باشد. دمای کار یکپارچه نباید از دمای کار ماژول بیشتر باشد و از تبعید خوب گرما اطمینان حاصل کند.

5.از فرکانس استفاده کن

باند فرکانس سفارشی با سیگنال کنترل از راه دور F P V DR O N E مطابقت دارد و اقدامات مقابله ای در محدوده فرکانس تأثیر ندارد.

6فاصله تداخل و تنظیمات قدرت خروجی

فاصله تداخل با قدرت خروجی تقویت کننده قدرت و آنتن فرستنده مرتبط است. هرچه افزایش آنتن بیشتر باشد، قدرت خروجی بیشتر است.و هرچه فاصله شمارنده بیشتر باشددر عین حال، بهترین اثر در محیط بدون محافظ است، یعنی هیچ محافظ بین سیگنال ضد و FPV

ماده	پارامترها	یادآوری
ولتاژ کار	۲۴- ۲۸ ولت
قدرت خروجی	100 وات، 300 وات-100 وات اختیاری
فرکانس	۳۰۰ تا ۱۲۰۰ مگاهرتز2.4GHz ISM	باند فرکانس کامل می تواند سفارشی شود
جریان	8A-10A
رابط RF	SMA	خروجی RF
مقاومت رابط RF	50Ω
اندازه	1565424 میلی متر
درجه حرارت	-40°C+80°C	درجه صنعتی

بسته بندی و تحویل

مشخصات شرکت

شرکت فناوری لاداسکی

شرکت فناوری لاداسکی شنژن متخصص در تولید ماژول های ضد هواپیماهای بدون سرنشین و راه حل های یکپارچه استما قیمت های بسیار رقابتی و کیفیت محصول استثنایی را ارائه می دهیم، که از طرف مشتریان بین المللی ما تحسین شده است.

سوالات عمومی

1چرا ما رو انتخاب کردي؟

ما دانش حرفه ای، خدمات صادقانه، پاسخ صبورانه، و تیم عالی داریم. می توانیم تجربه خرید راحت را به شما ارائه دهیم.

2روش سفارش دادن چطوره؟
اول، محصولاتی که دوست دارید را بفرستید.
دوم، ما اطلاعات جزئیات و نقل قول ارسال می کنیم.
سوم، شما می توانید هر سوالی در مورد محصولات ما را بررسی کنید.
چهارم، سفارش رو تاييد کن، ما پي آي رو ميفرستيم، لينک پرداخت.
پنجم، پس از بسته بندی کالا، ما عکس ها را برای تایید محصولات ارسال می کنیم و شماره ردیابی را برای شما ارسال می کنیم.
ششم، بعد از دریافت کالا، شما خوش آمدید به ما ارزیابی محصولات.
