جزئیات محصولات

خونه محصولات

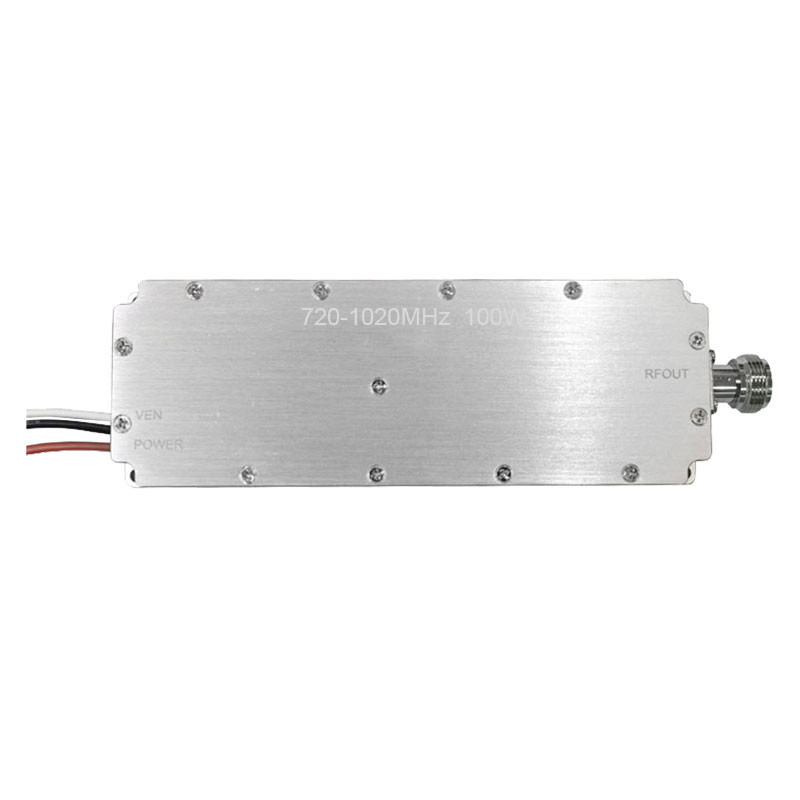

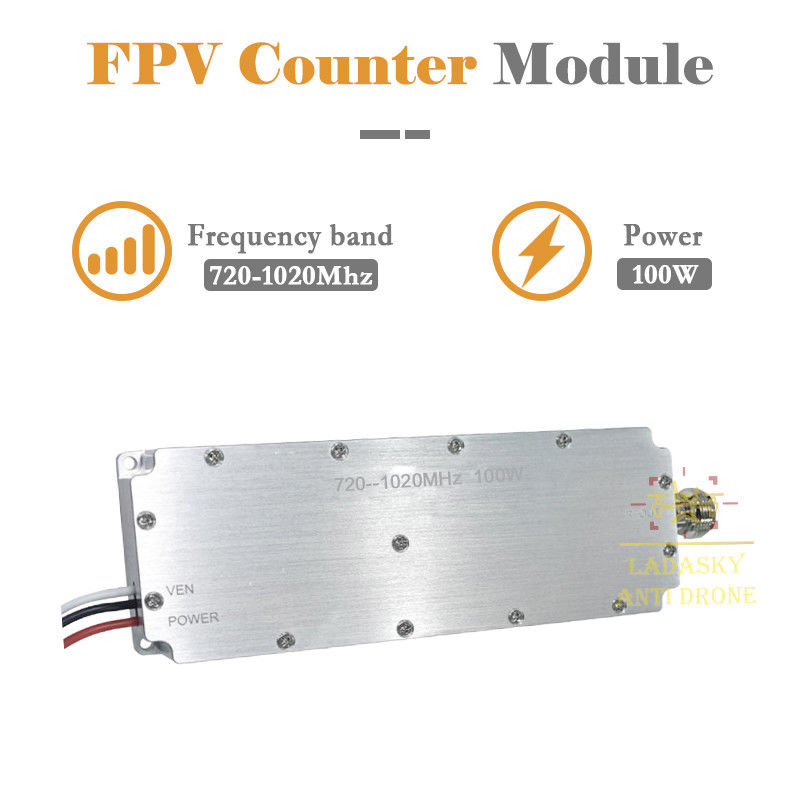

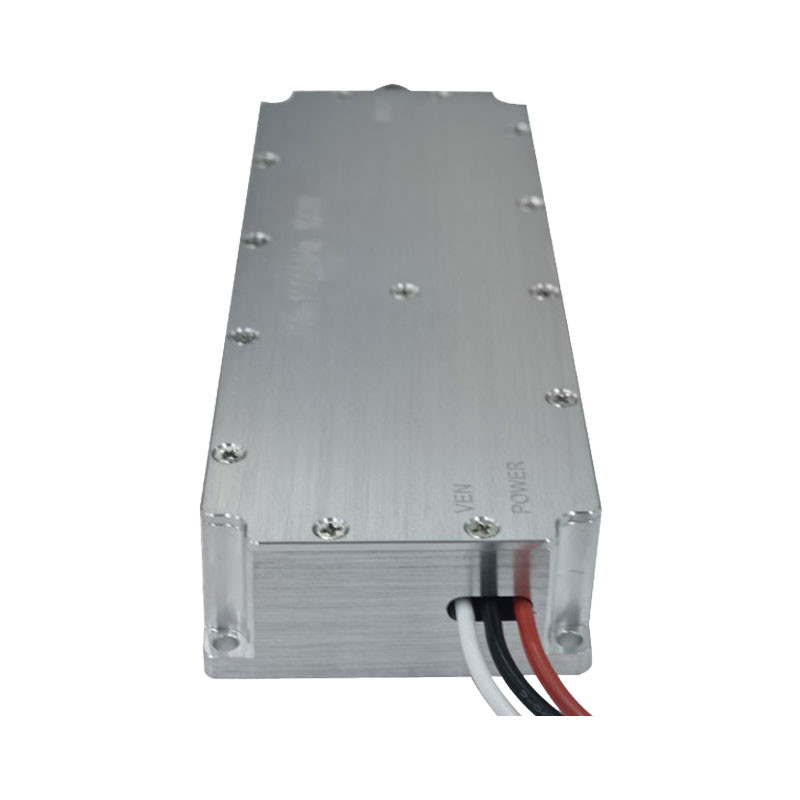

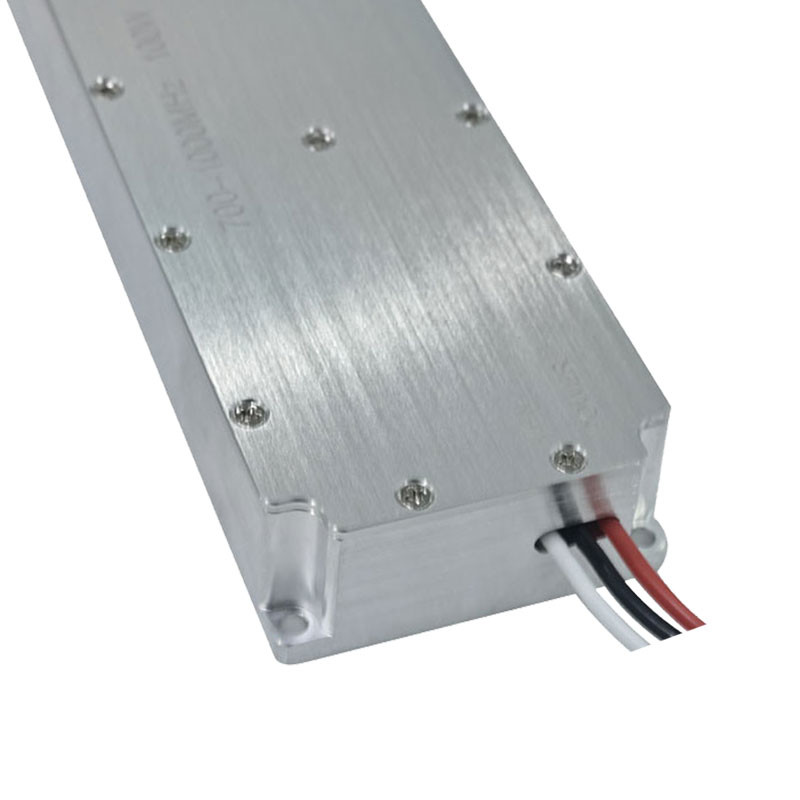

720-1020MHz 100W Lora Counter FPV ماژول

نام تجاری:	LDSK
مقدار تولیدی:	2 قطعه
قیمت:	$160-$180 1-1000pcs
زمان تحویل:	5-8 روز کاری
شرایط پرداخت:	D/A، D/P، T/T، Western Union، Paypal

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

گوانگدونگ، چین

فرکانس:

720-1020 مگاهرتز

قدرت:

100W 50W-100W اختیاری

ولتاژ بهره برداری:

24-28 ولت

جریان:

8-10A

نام محصول:

ماژول ضد FPV

اندازه:

155*54*24 میلی متر

ویژه:

منبع دیجیتال

دما:

-40+80 درجه سانتیگراد

جزئیات بسته بندی:

20*10*5cm 0.5KG، کارتن

قابلیت ارائه:

5000PCS در ماه

برجسته کردن:

ماژول شمارش FPV لورا,ماژول FPV 100W Lora Counter

100W Lora Counter FPV Module

توضیحات محصول

مشخصات

1. خلاصه

700-1000Mhz/720-1020Mhz150 وات 100 وات تا 160 وات

ماژول تقویت کننده قدرت مدولاسیون دیجیتالی ماشین عبور، یک ماژول تقویت کننده قدرت ماشین عبور است که شامل یک منبع سیگنال مقابله و تقویت کننده قدرت است.بعد از اتصال به آنتن می تواند به طور مستقیم استفاده شود.

ماژول از یک تراشه منطق FPGA به عنوان کنترل اصلی استفاده می کند،در ترکیب با ثبات فرکانسی عالی VCO با فرکانس قفل شده برای ایجاد یک سیگنال مدولاسیون دیجیتال ضد سفر و ماژول تقویت کننده قدرت.

سیگنال مدولاسیون دیجیتال به صورت داخلی توسط FPGA تولید می شود و در حامل با VCO به عنوان نوسان مدول می شود.
فرکانس، و از طریق فرآیند اقدامات مقابله ای آنتن منتشر می شود.

این ماژول از خروجی رابط فرکانس رادیویی 50Ω SMA استفاده می کند که می تواند به راحتی به ماژول تقویت کننده قدرت رابط SMA متصل شود.

2ویژگی های عملکرد

1) فرکانس پشتیبانی شده: 300-1200MHz، 2.4GHz، و غیره
2)قدرت خروجی:150 وات 100 وات تا 160 واتاختیاری
3)سطح کوچک، آسان برای یکپارچه سازی کاربر
4)طراحی برنامه های کاربردی صنعتی، با استفاده از تراشه های صنعتی، مناسب برای برنامه های کاربردی صنعتی
5)می تواند به طور موثر و دقیق در برابر FPV

3عملکردهای اساسی

پارامترهای سیگنال مدولاسیون دیجیتال منبع شمارنده را بر اساس باند فرکانس کنترل از راه دور FPV تنظیم کنید و به باند فرکانس سفارشی تنظیم کنید.سیگنال شمارنده مدول شده از طریق مرحله جلو RF فیلتر شده و از طریق تقویت قدرت به آنتن صادر می شود، که سیگنال بی سیم سیگنال کنترل از راه دور دستگاه عبور کنتر را تشکیل می دهد.

4دستورالعمل استفاده

منبع برق ماژول 24 ~ 28 ولت است، طراحی ماژول برای ادغام ماشین کوچک است؛ پورت خروجی RF SMA از ماژول شمارنده تقویت کننده مدولاسیون دیجیتال رابط مقاومت 50 Ω است،آنتن انتقال خروجی، و مقاومت رابط باید ثابت باشد. دمای کار یکپارچه نباید از دمای کار ماژول بیشتر باشد و از تبعید خوب گرما اطمینان حاصل کند.

5.از فرکانس استفاده کن

باند فرکانس سفارشی با سیگنال کنترل از راه دور F P V DR O N E مطابقت دارد و اقدامات مقابله ای در محدوده فرکانس تأثیر ندارد.

6فاصله تداخل و تنظیمات قدرت خروجی

فاصله تداخل با قدرت خروجی تقویت کننده قدرت و آنتن فرستنده مرتبط است. هرچه افزایش آنتن بیشتر باشد، قدرت خروجی بیشتر است.و هرچه فاصله شمارنده بیشتر باشددر عین حال، بهترین اثر در محیط بدون محافظ است، یعنی هیچ محافظ بین سیگنال ضد و FPV

ماده	پارامترها	یادآوری
ولتاژ کار	24V-28V
قدرت خروجی	100 وات	30W-100W
فرکانس	۳۰۰ تا ۱۲۰۰ مگاهرتز2.4GHz ISM	باند فرکانس کامل می تواند سفارشی شود
جریان	8 تا 10 آ
رابط RF	N	خروجی RF
مقاومت رابط RF	50Ω
اندازه	1565423 میلی متر
درجه حرارت	-40°C+80°C	درجه صنعتی

بسته بندی و تحویل

مشخصات شرکت

720-1020MHz 100W Lora Counter FPV ماژول 2

سوالات عمومی

1چرا ما رو انتخاب کردي؟

ما دانش حرفه ای، خدمات صادقانه، پاسخ صبورانه، و تیم عالی داریم. می توانیم تجربه خرید راحت را به شما ارائه دهیم.

2روش سفارش دادن چطوره؟
اول، محصولاتی که دوست دارید را بفرستید.
دوم، ما اطلاعات جزئیات و نقل قول ارسال می کنیم.
سوم، شما می توانید هر سوالی در مورد محصولات ما را بررسی کنید.
چهارم، سفارش رو تاييد کن، ما پي آي رو ميفرستيم، لينک پرداخت.
پنجم، پس از بسته بندی کالا، ما عکس ها را برای تایید محصولات ارسال می کنیم و شماره ردیابی را برای شما ارسال می کنیم.
ششم، بعد از دریافت کالا، شما خوش آمدید به ما ارزیابی محصولات.
