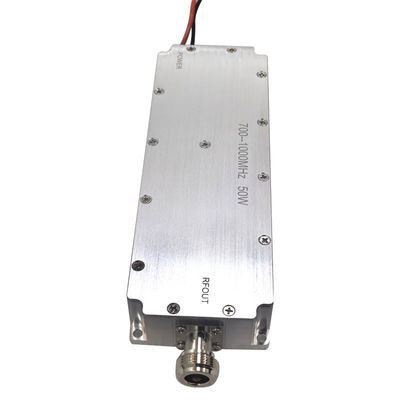

تقویت کننده قدرت 50 وات Lora Module Anti FPV 700-1000MHz 720-1020MHz

نام تجاری:	LDSK
مقدار تولیدی:	2 قطعه
قیمت:	$135-$180 1-1000pcs
زمان تحویل:	5-8 روز کاری
شرایط پرداخت:	D/A، D/P، T/T، Western Union، Paypal

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

گوانگدونگ، چین

نام محصول:

ماژول RF LDMOS Lora Anti FPV

فرکانس و توان:

700-1000 مگاهرتز 50 وات

جریان:

4.5A-7A

کانکتور ورودی/خروجی RF:

N TAYP

ابعاد (میلی متر):

156*54*24 میلی متر

ولتاژ تغذیه:

DC 24-28 ولت

مقاومت رابط RF:

50Ω

محدوده دما:

-40+80 درجه سانتیگراد

ویژه:

منبع دیجیتال ماژول lora

جزئیات بسته بندی:

کارتن 20*10*5 سانتی متر

قابلیت ارائه:

5000PCS در ماه

برجسته کردن:

ماژول Lora مدولاسیون دیجیتال,ماژول لورا ضد FPV,ماژول لورا 50 وات ضد FPV

Lora Module Anti FPV

50W Lora Module Anti FPV

توضیحات محصول

تقویت کننده قدرت 50 وات Lora Module Anti-FPV Module 700-1000MHz 720-1020MHz

توضیحات محصول

نام محصول	Ladasky 700-1000MHz 50W تقویت کننده قدرت مدولاسیون دیجیتال Lora Module Anti-FPV Module
قدرت رو از کار بنداز	50 وات
فرکانس	700 تا 1000 مگاهرتز(حمایت سفارشی)
رابط RF	N
مقاومت رابط RF	50Ω
وزن	436G
اندازه	1565424 میلی متر
دستگاه گردش	آره
خط اتصال	قرمز: DC 28V سیاه: GND سفيد: توانمند
ویژه	ماژول لورا، ماژول منبع دیجیتال

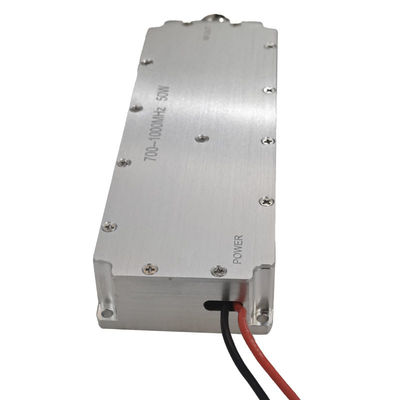

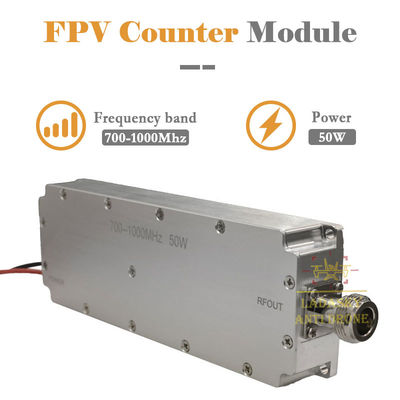

جزئیات تصاویر

مرور کلی

1مقدمه ی کوتاه

ماژول تقویت کننده قدرت مدولاسیون دیجیتالی یک ماژول مقابله با ماشین عبور است
که شامل یک منبع سیگنال مقابله و یک تقویت کننده قدرت است. می تواند بلافاصله پس از اتصال به آنتن استفاده شود.

ماژول از یک تراشه منطق FPGA به عنوان کنترل اصلی استفاده می کند،در ترکیب با ثبات فرکانسی عالی VCO با فرکانس قفل شده برای ایجاد یک سیگنال مدولاسیون دیجیتال ضد سفر و ماژول تقویت کننده قدرت.

سیگنال مدولاسیون دیجیتال به صورت داخلی توسط FPGA تولید می شود و در حامل با VCO به عنوان نوسان مدول می شود.
فرکانس، و از طریق فرآیند اقدامات مقابله ای آنتن منتشر می شود.

این ماژول از خروجی رابط فرکانس رادیویی 50Ω SMA استفاده می کند که می تواند به راحتی به ماژول تقویت کننده قدرت رابط SMA متصل شود.

2ویژگی های عملکرد

1) فرکانس پشتیبانی شده: 300-1200MHz، 2.4GHz، و غیره
2)قدرت خروجی: 50W
3)سطح کوچک، آسان برای یکپارچه سازی کاربر
4)طراحی برنامه های کاربردی صنعتی، با استفاده از تراشه های صنعتی، مناسب برای برنامه های کاربردی صنعتی
5)می تواند به طور موثر و دقیق در برابر FPV

3عملکردهای اساسی

پارامترهای سیگنال مدولاسیون دیجیتال منبع شمارنده را بر اساس باند فرکانس کنترل از راه دور FPV تنظیم کنید و به باند فرکانس سفارشی تنظیم کنید.سیگنال شمارنده مدول شده از طریق مرحله جلو RF فیلتر شده و از طریق تقویت قدرت به آنتن صادر می شود، که سیگنال بی سیم سیگنال کنترل از راه دور دستگاه عبور کنتر را تشکیل می دهد.

4دستورالعمل استفاده

منبع برق ماژول 24 ~ 28 ولت است، طراحی ماژول برای ادغام ماشین کوچک است؛ پورت خروجی RF SMA از ماژول شمارنده تقویت کننده مدولاسیون دیجیتال رابط مقاومت 50 Ω است،آنتن انتقال خروجی، و مقاومت رابط باید ثابت باشد. دمای کار یکپارچه نباید از دمای کار ماژول بیشتر باشد و از تبعید خوب گرما اطمینان حاصل کند.

5.از فرکانس استفاده کن

باند فرکانس سفارشی با سیگنال کنترل از راه دور FPV DRONE مطابقت دارد و اقدامات مقابله ای در محدوده فرکانس تأثیر ندارد.

6فاصله تداخل و پیکربندی قدرت خروجی

فاصله تداخل با قدرت خروجی تقویت کننده قدرت و آنتن فرستنده مرتبط است. هرچه افزایش آنتن بیشتر باشد، قدرت خروجی بیشتر است.و هرچه فاصله شمارنده بیشتر باشددر عین حال، بهترین اثر در محیط بدون محافظ است، یعنی هیچ محافظتی بین سیگنال ضد و هواپیماهای بدون سرنشین FPV نیست.

بسته بندی و حمل و نقل

معرفی شرکت

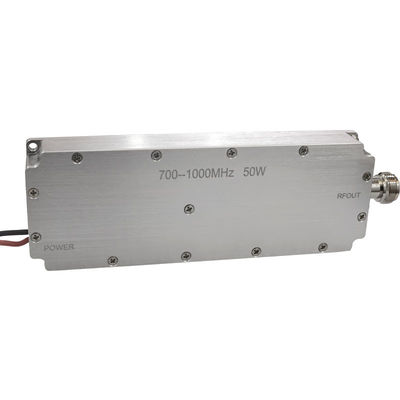

تقویت کننده قدرت 50 وات Lora Module Anti FPV 700-1000MHz 720-1020MHz 4

سوالات عمومی

سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟

A1: ما کارخانه ای هستیم که در شهر شنژن چین واقع شده است. خوش آمدید برای بازدید از ما:)

سوال2: روش حمل و نقل چطوره؟
A2: DHL/UPS/TNT/FedEx و سایر محموله های هوایی و حمل و نقل دریایی همه قابل اجرا هستند. به یک کلمه، ما از انجام هر محموله ای که می خواهید حمایت می کنیم.

س3: درباره ی تاریخ تحویل چطور؟
A3: به طور کلی تاریخ تحویل 5-7 روز کاری برای مقدار خرید عادی خواهد بود. اما اگر سفارش انبوه، لطفا اجازه دهید ما چک
بیشتر.

سوال 4: برچسب و لوگو چطور؟
A4: تخصیص برچسب و لوگو امکان پذیر است.

Q5: در مورد MOQ چطور؟
A5: 1 PCS

س6: اگر محصولی که دریافت کرده ام معیوب باشد چه باید کرد؟
A6: کنترل کیفیت سختگیرانه ما تضمین می کند که نرخ عبور 100٪ باشد. اما ممکن است در راه آسیب ببیند. لطفا عکس یا ویدیوی محصول معیوب را به اشتراک بگذارید تا به ما بگویید مشکل کجاست.ما جبران خسارت رو به شما ميديم يا به شما قطعه يا محصولي ميفرستيم.

سوال 7: چطور با ما تماس بگیرید؟
A7:amber@ladaskytech.com
