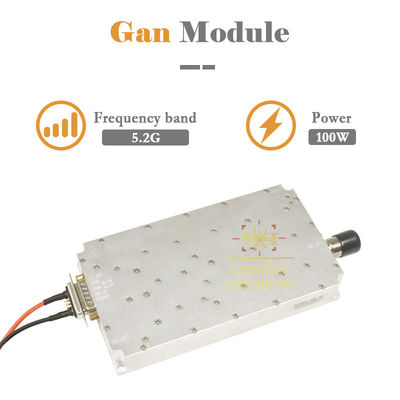

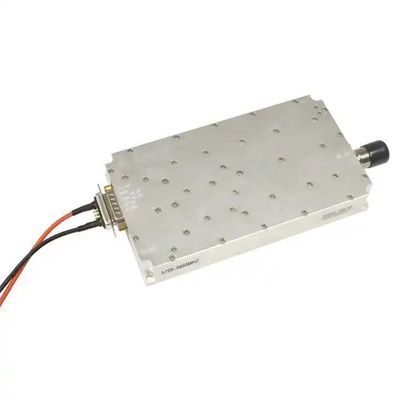

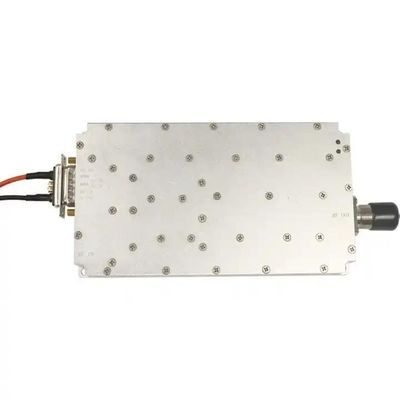

ماژول 100W GaN برای Mavic 3 ماژول RF Fpv Ua
| محل منبع | گوانگدونگ، چین |
|---|---|
| نام تجاری | LDSK |
| مقدار حداقل تعداد سفارش | یک قطعه |
| زمان تحویل | 1-3 روز کاری |
| شرایط پرداخت | D/A، D/P، T/T، Western Union، MoneyGram، Paypal |
| قابلیت ارائه | 5000PCS در ماه |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| شماره مدل | LDSK | فرکانس | 5150-5350 مگاهرتز |
|---|---|---|---|
| قدرت | 100 وات | سود | 50dBm |
| وزن محصول | 24-36 ولت | اندازه | 170*94*26.5mm (به غیر از کانکتورها) |
| سفارشی سازی | در دسترس. درخواست سفارشی | ||
| برجسته کردن | ماژول 100 وات گان برای ضد درون,ماژول تقویت کننده قدرت ضد درون,ماژول RF سیستم ضد هواپیماهای بدون سرنشین,anti drone gan power amplifier module,anti drone system rf module |
||
توضیحات محصول
5.2G 5150-5350MHz ماژول ضد درون 100W
پشتیبانی قدرت و فرکانس سفارشی سازی فرم 90MHZ- 5.8G، 10W، 20W، 30W، 40W، 50W، 100W
- شاخص های فرکانس رادیویی و نظارت فنی ماژول تقویت کننده قدرت تعریف هر پورت ماژول و شکل و ساختار ماژول را تعیین می کنند
دستورالعمل های ظاهر و نصب:
1ابعاد کلی: 170*94*26.5mm
2فرم رابط:

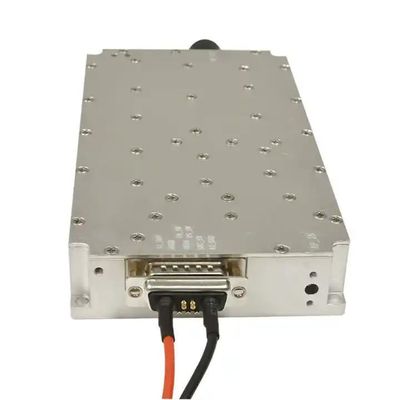

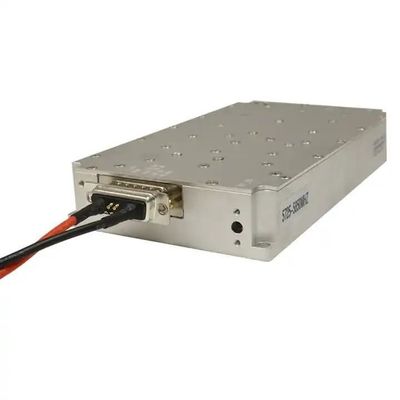

شرایط منبع برق: +30V منبع برق: 7W2 (مرد)
رابط ورودی RF: SMA-KFD (اختیاری)

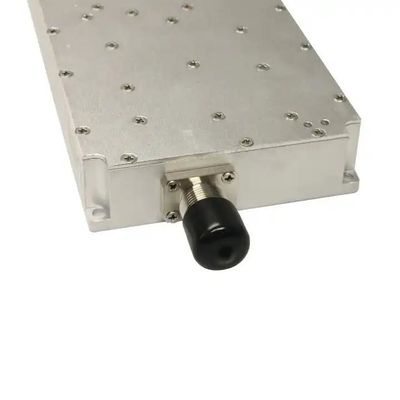

رابط خروجی RF: N-KFD
رابط کنترل:
a.7W2 (مرد): اولین پین به تقویت کننده قدرت متصل است PA_SW فعال کنید ( تقویت کننده قدرت سطح بالا 5V/3.3V روشن می شود، سطح پایین یا شناور، تقویت کننده قدرت خاموش می شود)
b. خازن بازخورد: از بالا به پایین، آنها SRC_SW (اسویچ منبع سیگنال داخلی 5V/3.3V روشن، منبع سیگنال شناور یا زمین زده خاموش) ، PS_SW (اسویچ منبع سیگنال داخلی و خارجی،سطح پایین منبع داخلی است، سطح بالا سطح 5V/3.3V به منبع خارجی)
3قطر سوراخ نصب: 4 Φ4.5mm را از طریق سوراخ در سوراخ های نصب برای نصب پیچ های M3 بگذارید.
- شاخص های فرکانس رادیویی و نظارت فنی ماژول تقویت کننده قدرت تعریف هر پورت ماژول و شکل و ساختار ماژول را تعیین می کنند
دستورالعمل های ظاهر و نصب:
1ابعاد کلی: 170*94*26.5mm
2فرم رابط:
شرایط منبع برق: +30V منبع برق: 7W2 (مرد)
رابط ورودی RF: SMA-KFD (اختیاری)
رابط خروجی RF: N-KFD
رابط کنترل:
a.7W2 (مرد): اولین پین به تقویت کننده قدرت متصل است PA_SW فعال کنید ( تقویت کننده قدرت سطح بالا 5V/3.3V روشن می شود، سطح پایین یا شناور، تقویت کننده قدرت خاموش می شود)
b. خازن بازخورد: از بالا به پایین، آنها SRC_SW (اسویچ منبع سیگنال داخلی 5V/3.3V روشن، منبع سیگنال شناور یا زمین زده خاموش) ، PS_SW (اسویچ منبع سیگنال داخلی و خارجی،سطح پایین منبع داخلی است، سطح بالا سطح 5V/3.3V به منبع خارجی)
3قطر سوراخ نصب: 4 Φ4.5mm را از طریق سوراخ در سوراخ های نصب برای نصب پیچ های M3 بگذارید.
| فرکانس | ۵۱۵۰ تا ۵۳۵۰مhz |
| قدرت خروجی(dBm) | 50دبیلم |
| تاخیر در گروه باند | ≤1us |
| سود | 45±10,45±1.0 (مدخل خارجی9dbm، خروجی تقویت کننده قدرت50dbm) |
| نوسان در باند (dB) | ≤2.5 (قیمت اوج به اوج) |
| نسبت موج ایستاده ولتاژ ورودی | ≤1.35 |
| نسبت موج ایستاده ولتاژ خروجی | ≤1.3 |
| ولتاژ تغذیه معمولی | محدوده +30Vdc: 24-36V |
| جریان عرضه | +30Vdc@100W≤6.5A |
| کانکتور RF خروجی | N-50KFD |
| اندازه | 170×94×26.5mm (به غیر از کانکتورها) |
| منبع سیگنال ورودی | منبع سیگنال سوئیپ مدولاسیون با کارایی بالا که همچنین می تواند به منابع خارجی متصل شود |
| 1 7W2 سوکت مرد 2 خازن های بازخورد (از بالا به پایین) |
1: A1 ورودی برق 30 ولت و A2 GND است. 2: اولین پین 7W2 فعال کردن تقویت کننده قدرت PA_SW است. 3: خازن فوقانی از طریق هسته SRC_SW (اسویچ منبع سیگنال داخلی) ، بالا و پایین است. 4: خازن ورودی زیر PS_SW است (سوئیچ منبع داخلی و خارجی) ، بالا: منبع خارجی؛ پایین: منبع داخلی؛ |
