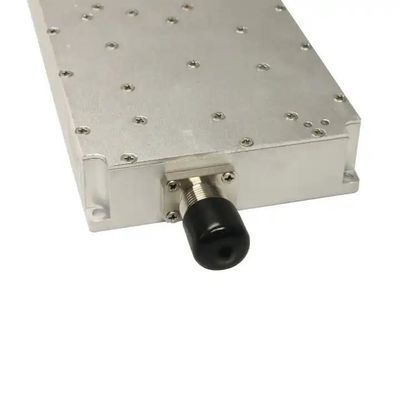

2400-2500MHz 100W GaN ضد ماژول برای Autel سیستم ضد هواپیما بدون سرنشین C-Uas Mavic 3 Autel Fpv Ua قطب شمال
| محل منبع | گوانگدونگ، چین |
|---|---|
| نام تجاری | LDSK |
| مقدار حداقل تعداد سفارش | یک قطعه |
| زمان تحویل | ۱ تا ۳ روز کاری |
| شرایط پرداخت | D/A، D/P، T/T، Western Union، MoneyGram، Paypal |
| قابلیت ارائه | 50000 عدد در ماه |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| سفارشی سازی | برای فرکانس، قدرت و آرم موجود است | شماره مدل | LDSK |
|---|---|---|---|
| وزن محصول | 24-36 ولت | فرکانس | 433MHZ 400-500MHZ 428-438MHZ 420-450MHZ 400-450MHZ |
| قدرت | 100 وات | سود | 50dBm |
| اندازه | 170*94*26.5mm (به غیر از کانکتورها) | ||
| برجسته کردن | 100W GaN ضد ماژول,2400-2500MHz GaN ضد ماژول,2400-2500MHz GaN Anti-Module |
||
توضیحات محصول
433MHZ 400-500MHZ 428-438MHZ 420-450MHZماژول ضد درون 100 وات
پشتیبانی قدرت و فرکانس سفارشی سازی فرم 380MHZ- 5.8G، 10W، 20W، 30W، 40W، 50W، 100W
- شاخص های فرکانس رادیویی و نظارت فنی ماژول تقویت کننده قدرت تعریف هر پورت ماژول و شکل و ساختار ماژول را تعیین می کنند
رابط ورودی 2RF: SMA-KFD (اختیاری)
رابط خروجی 3RF: N-KFD
4- رابط کنترل:
a.7W2 (مرد) سوکت: اولین پین به تقویت کننده قدرت متصل شده است PA_SW فعال کنید ( تقویت کننده قدرت سطح بالا 5V/3.3V روشن می شود، سطح پایین یا شناور، تقویت کننده قدرت خاموش می شود)
b.Feedthrough capacitor: از بالا به پایین، آنها SRC_SW (سوئیچ منبع سیگنال داخلی 5V/3.3V روشن، منبع سیگنال شناور یا زمین زده خاموش) ، PS_SW (سوئیچ منبع سیگنال داخلی و خارجی،سطح پایین منبع داخلی است، سطح بالا سطح 5V/3.3V به منبع خارجی)
3قطر سوراخ نصب: 4 Φ4.5mm را در سوراخ های نصب برای نصب پیچ های M3 بگذارید.
بسته بندی و تحویل
سوالات عمومی
1چرا ما رو انتخاب کردي؟
2روش سفارش دادن چطوره؟
3چطوري با ما تماس بگيري؟
- شاخص های فرکانس رادیویی و نظارت فنی ماژول تقویت کننده قدرت تعریف هر پورت ماژول و شکل و ساختار ماژول را تعیین می کنند

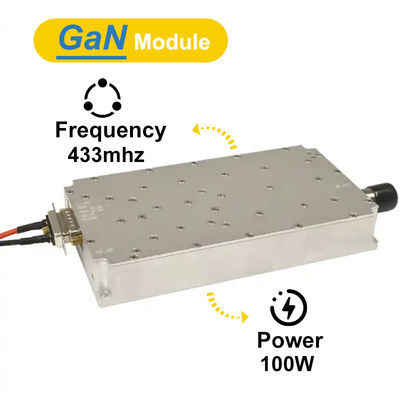

ماژول تقویت کننده GaN 433Mhz 100W
دستورالعمل های ظاهر و نصب:
1ابعاد کلی: 170*94*26.5mm
2فرم رابط:
1 شرایط منبع برق: +30V منبع برق: 7W2 (مرد)1ابعاد کلی: 170*94*26.5mm
2فرم رابط:
رابط ورودی 2RF: SMA-KFD (اختیاری)
رابط خروجی 3RF: N-KFD
4- رابط کنترل:
a.7W2 (مرد) سوکت: اولین پین به تقویت کننده قدرت متصل شده است PA_SW فعال کنید ( تقویت کننده قدرت سطح بالا 5V/3.3V روشن می شود، سطح پایین یا شناور، تقویت کننده قدرت خاموش می شود)
b.Feedthrough capacitor: از بالا به پایین، آنها SRC_SW (سوئیچ منبع سیگنال داخلی 5V/3.3V روشن، منبع سیگنال شناور یا زمین زده خاموش) ، PS_SW (سوئیچ منبع سیگنال داخلی و خارجی،سطح پایین منبع داخلی است، سطح بالا سطح 5V/3.3V به منبع خارجی)
3قطر سوراخ نصب: 4 Φ4.5mm را در سوراخ های نصب برای نصب پیچ های M3 بگذارید.
|
فرکانس
|
1000 مگاهرتز
|
|
قدرت خروجی ((dBm)
|
100W ((50dBm)
|
|
تاخیر در گروه باند
|
≤1us
|
|
سود
|
45±10،45±1.0 (ادخال خارجی 6dBm، خروجی تقویت کننده قدرت 50dBm)
|
|
نوسان در باند (dB)
|
≤2.5 (قیمت اوج به اوج)
|
|
نسبت موج ایستاده ولتاژ ورودی
|
≤1.35
|
|
نسبت موج ایستاده ولتاژ خروجی
|
≤1.3
|
|
ولتاژ تغذیه معمولی
|
محدوده +30Vdc: 24-36V
|
|
جریان عرضه
|
+30Vdc@100W≤5.5A
|
|
کانکتور RF خروجی
|
N-50KFD
|
|
اندازه
|
170×94×26.5mm (به غیر از کانکتورها)
|
|
منبع سیگنال ورودی
|
منبع سیگنال سوئیپ مدولاسیون با کارایی بالا که همچنین می تواند به منابع خارجی متصل شود
|
|
1 7W2 سوکت مرد
2 خازن های بازخورد (از بالا به پایین) |
1: A1 ورودی برق 30 ولت و A2 GND است.
2: اولین پین 7W2 فعال کردن تقویت کننده قدرت PA_SW است. 3: خازن فوقانی از طریق هسته SRC_SW (اسویچ منبع سیگنال داخلی) ، بالا و پایین است. 4: خازن ورودی زیر PS_SW است (سوئیچ منبع داخلی و خارجی) ، بالا: منبع خارجی؛ پایین: منبع داخلی؛ |
زمان پیشرو
| مقدار ((PCS) | <100 عددی | <500 | 500 تا 1000 | >1000 |
| زمان تحویل ((روزها) | 3 | ۳ تا ۵ | 7 تا 12 | برای مذاکره |
سفارشی سازی
| ماده | لوگو | فرکانس | قدرت | بسته بندی |
| مقدار تولیدی | 1 | 1 | 1 | 1 |
مشخصات شرکت
بسته بندی و تحویل
| واحد های فروش: | واحد واحد |
| اندازه بسته بندی تک: | 20X10X5 سانتی متر |
| وزن ناخالص واحد: | 0.۲ کیلوگرم |
| نوع بسته بندی: | هر قطعه به صورت جداگانه در یک کیسه بسته بندی می شود و سپس در یک کارتون بسته بندی می شود. |
