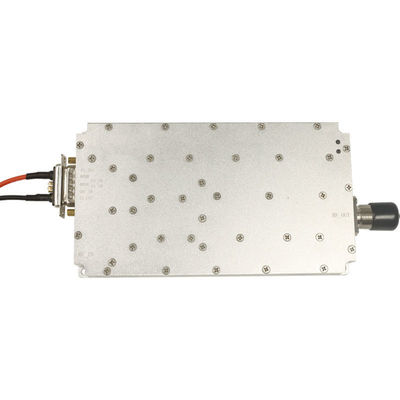

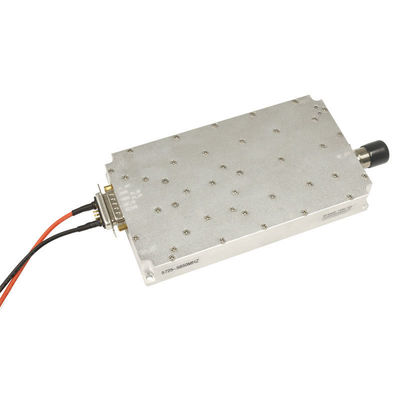

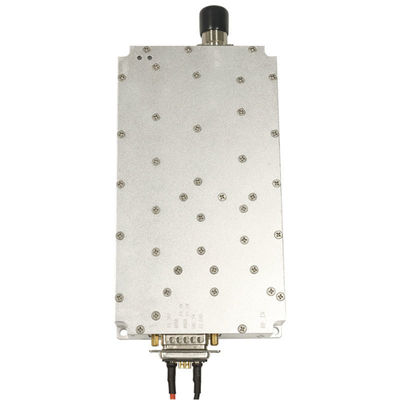

2400-2500MHz 2.4G ماژول GaN با قدرت بالا برای Fpv Anti Drone PA در مرکز کنفرانس

2400-2500MHz 2.4G ماژول GaN با قدرت بالا برای Fpv Anti Drone PA در مرکز کنفرانس

مقدار تولیدی: یک قطعه
دوره تحویل: 1-3 روز کاری
روش پرداخت: D/A، D/P، T/T، Western Union، MoneyGram، Paypal
ظرفیت تامین: 50000 عدد در ماه
جزئیات اطلاعات
محل منبع
گوانگدونگ، چین
نام تجاری
LDSK
شماره مدل:
LDSK-2.4G-100W
حداکثر توان خروجی:
100 وات
فرکانس:
2400-2500 مگاهرتز
راندمان کاری:
بیش از 60 درصد
اوج افزایش:
43dBi
Passband قله به اوج ریپل:
کمتر از 2dB
دمای کار:
-10 ~ + 55 درجه سانتیگراد
وزن:
136 گرم
بسته بندی:
کیسه پلاستیکی + جعبه کاغذی
بسته حمل و نقل:
جعبه کارتن
مشخصات:
29.7*131*15.5mm (به استثنای SMA)
علامت تجاری:
LDSK
منشاء:
GUA
قابلیت ارائه:
50000 عدد/ماه
محدوده فرکانس:
GSM900
درخواست:
مرکز کنفرانس
مدل:
LDSK-2.4G-100W
ولتاژ کاری:
24-32 ولت
منبع تغذیه مورد نیاز:
بیش از 3.7A
نمونه ها:
US$ 265/Piece 1 Piece(Min.Order) | 265 دلار آمریکا / قطعه 1 قطعه (حداقل سفارش) | Re
سفارشی سازی:
در دسترس. درخواست سفارشی
مقدار حداقل تعداد سفارش:
یک قطعه
زمان تحویل:
1-3 روز کاری
شرایط پرداخت:
D/A، D/P، T/T، Western Union، MoneyGram، Paypal
قابلیت ارائه:
50000 عدد در ماه
برجسته کردن:

2ماژول.4G GaN,ماژول GaN با قدرت بالا

,

High Power GaN Module

توضیحات محصول

2400-2500MHz ماژول ضد درون 100W

پشتیبانی قدرت و فرکانس سفارشی سازی فرم 380MHZ- 5.8G، 10W، 20W، 30W، 40W، 50W، 100W

- شاخص های فرکانس رادیویی و نظارت فنی ماژول تقویت کننده قدرت تعریف هر پورت ماژول و شکل و ساختار ماژول را تعیین می کنند




ماژول تقویت کننده GaN 2400-2500Mhz 100W


دستورالعمل های ظاهر و نصب:
1ابعاد کلی: 170*94*26.5mm
2فرم رابط:
1 شرایط منبع برق: +30V منبع برق: 7W2 (مرد)
رابط ورودی 2RF: SMA-KFD (اختیاری)
رابط خروجی 3RF: N-KFD
4- رابط کنترل:
a.7W2 (مرد) سوکت: اولین پین به تقویت کننده قدرت متصل شده است PA_SW فعال کنید ( تقویت کننده قدرت سطح بالا 5V/3.3V روشن می شود، سطح پایین یا شناور، تقویت کننده قدرت خاموش می شود)
b.Feedthrough capacitor: از بالا به پایین، آنها SRC_SW (سوئیچ منبع سیگنال داخلی 5V/3.3V روشن، منبع سیگنال شناور یا زمین زده خاموش) ، PS_SW (سوئیچ منبع سیگنال داخلی و خارجی،سطح پایین منبع داخلی است، سطح بالا سطح 5V/3.3V به منبع خارجی)
3قطر سوراخ نصب: 4 Φ4.5mm را در سوراخ های نصب برای نصب پیچ های M3 بگذارید.
فرکانس
۲۴۰۰ تا ۲۵۰۰ مگاهرتز
قدرت خروجی ((dBm)
100W ((50dBm)
تاخیر در گروه باند
≤1us
سود
45±10،45±1.0 (ادخال خارجی 6dBm، خروجی تقویت کننده قدرت 50dBm)
نوسان در باند (dB)
≤2.5 (قیمت اوج به اوج)
نسبت موج ایستاده ولتاژ ورودی
≤1.35
نسبت موج ایستاده ولتاژ خروجی
≤1.3
ولتاژ تغذیه معمولی
محدوده +30Vdc: 24-36V
جریان عرضه
+30Vdc@100W≤5.5A
کانکتور RF خروجی
N-50KFD
اندازه
170×94×26.5mm (به غیر از کانکتورها)
منبع سیگنال ورودی
منبع سیگنال سوئیپ مدولاسیون با کارایی بالا که همچنین می تواند به منابع خارجی متصل شود

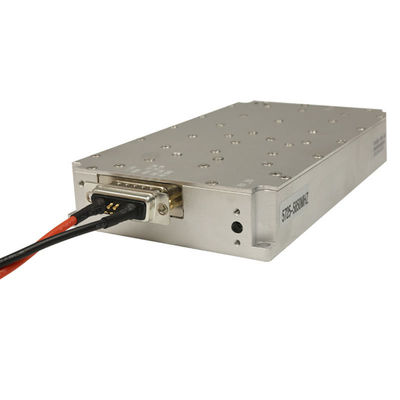

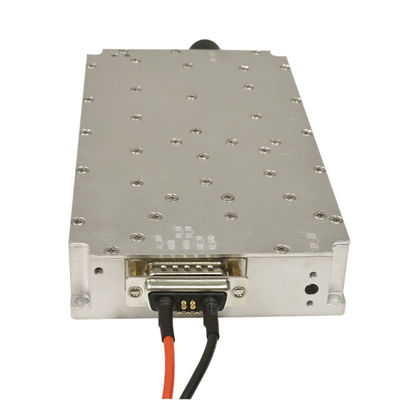

1 7W2 سوکت مرد
2 خازن های بازخورد (از بالا به پایین)
1: A1 ورودی برق 30 ولت و A2 GND است.
2: اولین پین 7W2 فعال کننده تقویت کننده قدرت PA_SW است.
3: خازن فوقانی از طریق هسته SRC_SW (اسویچ منبع سیگنال داخلی) ، بالا و پایین است.
4: خازن ورودی زیر PS_SW است (سوئیچ منبع داخلی و خارجی) ، بالا: منبع خارجی؛ پایین: منبع داخلی؛









2400-2500MHz 2.4G ماژول GaN با قدرت بالا برای Fpv Anti Drone PA در مرکز کنفرانس 0
زمان پیشرو
مقدار ((PCS) <100 عددی <500 500 تا 1000 >1000
زمان تحویل ((روزها) 3 ۳ تا ۵ 7 تا 12 برای مذاکره


سفارشی سازی

ماده لوگو فرکانس قدرت بسته بندی
مقدار تولیدی 1 1 1 1




مشخصات شرکت

2400-2500MHz 2.4G ماژول GaN با قدرت بالا برای Fpv Anti Drone PA در مرکز کنفرانس 1

شرکت Shenzhen Ladasky Technology Co.، LTD، متخصص در زمینه تکنولوژی پیشرفته است. شرکت ما در شهر پر جنب و جوش شنژن واقع شده است، که به عنوان یک مرکز نوآوری و فناوری در چین شناخته می شود.



محصولات اصلی ما شامل ماژول RF و ضد FPV است که با تکنولوژی پیشرفته و کنترل کیفیت دقیق برای پاسخگویی به نیازهای متنوع مشتریان ما طراحی شده است.ماژول RF ارائه می دهد عملکرد بالا و انتقال سیگنال پایدار، امکان ارتباط بدون درهم در کاربردهای مختلف.راه حل ضد FPV محافظت موثر در برابر تداخل غیر مجاز را فراهم می کند و امنیت و حریم خصوصی انتقال ویدیو را تضمین می کند.



ما به تیم قوی تحقیق و توسعه خود افتخار می کنیم، که متشکل از کارشناسان و مهندسان با تجربه غنی و دانش حرفه ای در این زمینه است.آنها به طور مداوم در حال کشف و نوآوری برای تولید محصولات جدید و بهبود یافته هستند که از روند بازار جلو می روند.

امکانات تولیدی ما مجهز به ماشین آلات پیشرفته و مطابق با استانداردهای بین المللی کیفیت است.این تضمین می کند که هر محصولی که از کارخانه ما خارج می شود از بالاترین کیفیت و قابلیت اطمینان است.




بسته بندی و تحویل
واحد های فروش: واحد واحد
اندازه بسته بندی تک: 20X10X5 سانتی متر
وزن ناخالص واحد: 0.۲ کیلوگرم
نوع بسته بندی: هر قطعه به صورت جداگانه در یک کیسه بسته بندی می شود و سپس در یک کارتون بسته بندی می شود.

2400-2500MHz 2.4G ماژول GaN با قدرت بالا برای Fpv Anti Drone PA در مرکز کنفرانس 2

سوالات عمومی

1چرا ما رو انتخاب کردي؟
ما دانش حرفه ای، خدمات صادقانه، پاسخ صبورانه، و تیم عالی داریم. می توانیم تجربه خرید راحت را به شما ارائه دهیم.

2روش سفارش دادن چطوره؟
اول، محصولاتی که دوست دارید را بفرستید.
دوم، ما اطلاعات جزئیات و نقل قول ارسال می کنیم.
سوم، شما می توانید هر سوالی در مورد محصولات ما را بررسی کنید.
چهارم، سفارش رو تاييد کن، ما پي آي رو ميفرستيم، لينک پرداخت.
پنجم، پس از بسته بندی کالا، ما عکس ها را برای تایید محصولات ارسال می کنیم و شماره ردیابی را برای شما ارسال می کنیم.
ششم، بعد از دریافت کالا، شما خوش آمدید به ما ارزیابی محصولات.

3چطوري با ما تماس بگيري؟
amber@ladaskytech.com
